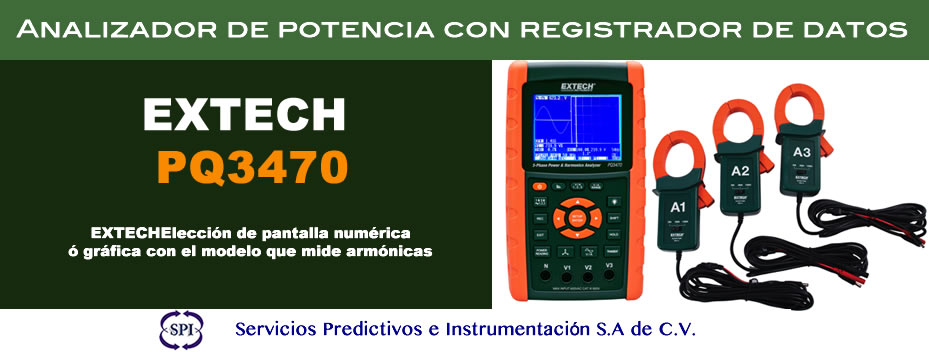

PQ3470 Analizador/registrador de datos

Analizador/registrador de datos de armónicas y potencia gráfica trifásico Analizador de potencia con registrador de datos (hasta 30.000 juegos de mediciones).

Caracteristicas

*Amplia pantalla LCD con luz de fondo, numérica con matriz de puntos y antireflejante

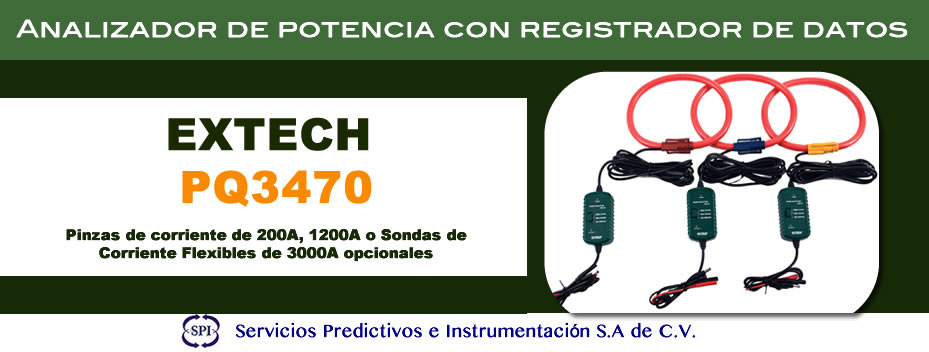

*Pinzas de corriente de 200A, 1200A o Sondas de Corriente Flexibles de 3000A opcionales
*Las medidas grabadas se importan directamente a Excel vía tarjeta de memoria SD Transformador de Corriente (TC) Ajustable (con relación de 1 a 600) y Transformador Potencial (TP) (con relación de 1 a 1000) para sistemas de distribución de alta potencia
*Registra hasta 30,000 lecturas en tarjeta de memoria SD en formato de Microsoft Excel®
*Amplio rango de tasa de muestreo (de 2 segundos hasta 2 horas)
*Reloj y calendario integrados
*Menú en pantalla fácil de usar
*Conectores de entrada tipo banana
*Carcasa moldeada fácil de sostener robusta
*Incluye medidor, 4 puntas de voltaje con pinzas caimán, 8 baterías AA, tarjeta de memoria SD, adaptador CA universal (100 a 240V) y un resistente estuche portátil. Las sondas tipo pinza se venden por separado.
*Modelo PQ3470 Características Adicionales
*Despliega las armónicas en pantalla (1 a 50)

Especificaciones RANGO PRECISIÓN BÁSICA
Voltaje CA (TRMS) 600.0V ±(0.5%lectura)
Corriente CA 1200A ±(0.5%lectura)
Potencia Activa (MW) 9.999MW ±(1.0%lectura)
Potencia Aparente (MVA) 9.999MVA ±(1.0%lectura)
Potencia Reactiva (MVAR) 9.999MVAR ±(1.0%lectura)
Factor de Potencia 0.00 a 1.00 ±0.04
Rango de Frecuencia 45Hz a 65Hz ±0.1Hz
Fase 180° a +180.0° ±1°
Armónicos (PQ3470) 1 a 50 ±2% (1 a 20) & ±4% (21 a 31)
Factor de Cresta (PQ3470) 1.00 a 99.99 ±(5%)
Entrada de Pinza de Corriente 200mV, 300mV, 500mV & 1V, 2V, 3V; ajustable por el usuario ±(0.5%lectura)
Energía de Potencia Activa (MWH) 0.0kWh a 9.999MWH ±(2.0%lectura)
Energía de Potencia Aparente (MVAH) 0.0KVAh a 9.999MVAH ±(2.0%lectura)
BEnergía de Potencia Reactiva (MVARH) 0.0kVARh a 9.999MVARH ±(2.0%lectura)
Registro de datos 30,000 lecturas (tarjeta SD de 2GB) _
Precisión de Voltaje de CA Pico (PQ3470) ±(5%)
Precisión de Corriente Alterna Pico (PQ3470) ±(5%)
Clasificación CE/CAT CE/CAT III-600V
Dimensiones 8.86 x 4.92 x 2.52" (225 x 125 x 64mm)
Peso 2.2lbs (1010g)
